高碑店市方官35kV變電站
提供者： 來源：變電站智能定位防護系統,電壓監測,保定和易法電氣科技有限公司 時間：2020-04-04
|
高碑店市電業局加錄站35kV配置方案 |
||||
|
序號 |
產品型號 |
產品名稱 |
鶴7數量 |
|
|
站級監控設備（1套） |
||||
|
1 |
HYF-2360 |
電氣火災預警監控裝置 |
套 |
1 |
|
2 |
HYF-2350 |
無線信號收發監控裝置 |
套 |
1 |
|
主變及低壓側斷路器及隔離刀閘部分 |
||||
|
3 |
HYF-2360T |
無線通訊控制器 |
套 |
2 |
|
4 |
HYF-2360D |
無線測溫終端 |
套 |
18 |
|
10kV斷路器、隔離刀閘、電容器、站變、PT部分 |
||||
|
5 |
HYF-2360T |
無線通訊控制器 |
套 |
8 |
|
6 |
HYF-2360D |
無線測溫終端 |
套 |
90 |
|
備注1：每個斷路器配置6個測溫點、每個隔離刀閘、跌落保險配置3個測溫點。 備注2：每臺主變主進側配置3個測溫點、每臺PT、站變、電容器、放電PT都配置3個測溫點。 備注3：每路出線的計量互感器配置2個測溫點。 |
||||
|

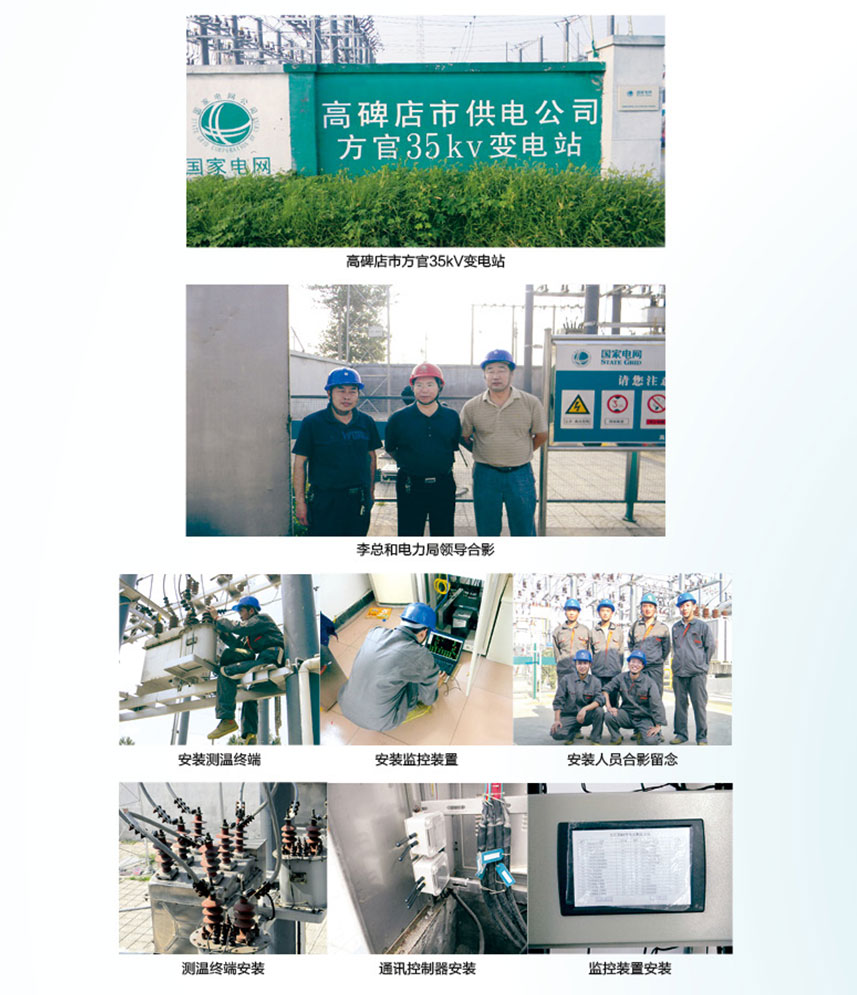

監測效果 |
||||
|
安裝完成后發現1#主變311-1刀閘A相溫度113.51°C和袁加營出線0103-1刀閘C相溫度111.31,經電力局采取措施，測溫點顯示的溫度降到了53.41°C和41.51°C,為客戶解決隱患。 |
||||
